丹佛斯 FC111 變頻器是一款專注于HVAC應用的專用變頻器，在風機應用中，F(xiàn)C111 變頻器可精確控制風機的轉速，根據實際需求調節風量，實現節能運行。針對水處理應用，F(xiàn)C111變頻器專門優化了多泵控制，可根據管網壓力變化調整水泵的輸出流量和壓力，確保供水壓力穩定。
在使用過程中，F(xiàn)C111變頻器根據發生的故障，可能出現警告(Warning),報警（Alarm)和錯誤（Error)三種故障代碼，其中：
警告：表明可能需要注意的狀況，在恢復正常前，警告會一直存在，直到問題解決，但是電機可以繼續工作。
報警：變頻器會停止運行，如果報警原因已解決，變頻器需要復位后再重新啟用。
錯誤：不會影響變頻器的運行。
Warning/Alarm 2，斷線故障
原因：僅當在參數 6-01 Live Zero Timeout Function（斷線超時功能） 中進行了相關設置時，才會出現此Warning或Alarm。某個模擬輸入上的信號低于為該輸入設置的最小值的 50%。當線路斷線或發送該信號的設備發生故障時可能造成這種情況。
故障排查：檢查所有模擬輸入端子上的連接。控制卡端子 53 和 54 為信號輸入，端子 55 是公共端子。
請檢查變頻器設置是否與模擬信號類型匹配。
Warning/Alarm 3，無電機
原因：變頻器的輸出端未連接任何電機。
故障排查：請檢查變頻器和電動機之間的電纜連接。
Warning/Alarm 4，主電源缺相
原因：電源的相位缺失，或者主電源電壓太不穩定。輸入整流器發生故障時，也會出現此消息。選項在參數 14-12 主電源不平衡時的功能中進行設置。
故障排查：檢查變頻器的供電電壓和電流。
Warning/Alarm 7，直流過壓
原因：如果直流回路電壓超過極限，則變頻器將在某個時間后跳閘。
故障排查：增大加減速時間。
在參數 2-10 Brake Function（制動功能） 中激活功能。
在參數 2-17 Over-voltage Control（過壓控制） 中激活過壓控制。
Warning/Alarm 8，直流回路欠壓
原因：如果直流回路電壓（直流）下降到欠壓門限之下，變頻器將在固定延時后跳閘。這個延時隨設備大小而異。
故障排查：確認供電電壓是否與變頻器的電壓相匹配。執行輸入電壓測試。
Warning/Alarm 9，逆變器過載
原因：變頻器器將因過載（電流過高，持續時間過長）而切斷輸出。逆變器電子熱保護功能計數器在達到 90% 時給出Warning，并在 100%時跳閘，同時給出Alarm。當計數器低于 90% 時，變頻器才能復位。
當變頻器在超過 100% 過載情況下運行了過長時間時，將出現故障。
故障排查：
將 LCP 上顯示的輸出電流與變頻器額定電流進行對比。
將 LCP 上顯示的輸出電流與測得的電機電流進行對比。
在 LCP 上顯示變頻器的熱負載并監視該值。當變頻器在持續額定電流之上運行時，計數器應增加。如果在變頻器的持續額定電流之下運行，計數器減小。
Warning/Alarm 10，電機因過載而溫度過高
原因：電子熱敏保護 (ETR) 顯示電機過熱。在參數 1-90 Motor Thermal Protection (電動機熱保護) 中，選擇當計數器達到 100%時，變頻器是發出Warning還是Alarm。當電機過載超過 100% 的持續時間過長時，會發生該故障。
對于 18-30 kW： 該保護功能將始終作為Alarm啟用。如果保護操作被觸發 10 次以上，則自動復位將轉換到需要手動操作才能清除Alarm。
故障排查：
檢查電動機是否過熱。
檢查電機是否發生機械過載。
檢查參數 1-24 Motor Current (電動機電流) 中設置的電機電流是否正確。
確保參數 1-20 至 1-25 中的電機數據正確設置。
使用參數 1-29 Automatic Motor Adaption (AMA) (自動電動機調整 (AMA)) 運行 AMA。
5.5.8 Warning/Alarm 11，電機熱敏電阻溫度高
原因：檢查熱敏電阻是否斷開。在參數 1-90 Motor Thermal Protection（電動機熱保護） 中，選擇變頻器是發出Warning還是Alarm。
故障排查：
檢查電機是否過熱。
檢查電機是否發生機械過載。
確保熱敏電阻正確連接。
如果使用了熱開關或熱敏電阻，請確保參數 1-93 Thermistor Source（熱敏電阻源） 的設置與傳感器接線相匹配。
Warning/Alarm 13，過電流
原因：超過逆變器的峰值電流極限。該Warning持續約 1.5 秒，隨后變頻器將跳閘，并且發出Alarm。
故障排查：
沖擊負載或高慣量負載的快速加速可能造成該故障。
關閉變頻器。檢查電動機軸能否轉動。
請檢查電機的型號是否同變頻器匹配。
檢查參數 1-20 至 1-25 中的電機數據是否正確。
Alarm 14，接地故障
原因：輸出相通過變頻器與電動機之間的電纜或電動機本身向大地放電。
故障排查：
關閉變頻器，然后清除接地故障。
檢查電機中的接地故障，方法是，用兆歐表測量電機引線和電機的對地電阻。
Alarm 16，短路
原因：電機或電機線路中發生短路。
故障排查：請切斷變頻器電源，然后修復短路。
Warning/Alarm 17，Control Word Timeout（控制字超時）
原因：變頻器無通訊。只有當參數 8-04 Control Word Timeout Function（ 控制字超時功能）未設置為 [0] Off（關）時，此Warning才有效。
如果將參數 8-04 Control Word Timeout Function（控制字超時功能）設為 [5] Stop and trip（停止并跳閘），變頻器將減速至停止，并給出Alarm。
故障排查：
檢查串行通訊電纜上的連接。
增加參數 8-03 Control Word Timeout Time（控制字超時時間）。
檢查通訊設備的工作是否正常。
驗證是否正確執行了 EMC 安裝。
Warning/Alarm 24，風扇故障
原因：風扇Warning功能是一個附加的保護功能，它檢查風扇是否在運行或是否安裝了風扇?？稍趨?shù) 14-53 Fan Monitor (風扇監測)中禁用風扇Warning（[0] Disabled (禁用)）。
故障排查：檢查風扇電阻。
Alarm 30，電動機 U 相缺相
原因：變頻器與電機之間的電機 U 相缺失。
故障排查：停止變頻器，檢查電動機 U 相。
Alarm 31，電動機 V 相缺失
原因：變頻器與電機之間的電機 V 相缺失。
故障排查：停止變頻器，檢查電動機 V 相。
Alarm 32，電動機 W 相缺失
原因：變頻器與電機之間的電機 W 相缺失。
故障排查：停止變頻器，檢查電動機 W 相。
Alarm 38，內部故障
原因：發生內部故障。
故障排查：請與 Danfoss 供應商上海津信聯系。
Alarm 44，接地故障 II
原因：輸出相通過變頻器與電動機之間的電纜或電動機本身向大地放電。
故障排查：關閉變頻器，然后清除接地故障。
用兆歐表測量電動機電纜的對地電阻，以檢查電動機是否存在接地故障。
Alarm 46，門驅動電壓低
原因：功率卡的電源超出范圍。功率卡上的開關電源 (SMPS) 產生 3 個電源： 24 V、5 V 和 ±18 V。
故障排查：檢查功率卡。
Alarm 47，24 V 電源低
原因：24 V DC 在控制卡上測量。在端子 12 上檢測到的電壓低于 18 V 時會出現此情況。
故障排查：檢查控制卡和所連接的負載。
Alarm 51，AMA Check Unom and Inom（AMA 檢查 Unom 和 Inom）
原因：電機電壓、電機電流和電機功率的設置有誤。
故障排查：檢查參數 1-20 至 1-25 中的設置。
Alarm 52，AMA Low Inom（AMA Inom 過低）
原因：電機電流過低。
故障排查：檢查參數 1-24 Motor Current（電機電流）中的設置。
Alarm 53，AMA 電動機過大
原因：電動機太大，無法執行 AMA。
故障排查：檢查參數組 1-2* 電動機數據 中的設置。
Alarm 54，AMA 電動機小
原因：電動機太小，無法執行 AMA。
故障排查：檢查參數組 1-2* 電動機數據 中的設置。
Alarm 55，AMA 參數超出了范圍
原因：電機的參數值超出可接受的范圍，AMA 無法運行。
故障排查：檢查參數組 1-2* 電動機數據 中的設置。
Alarm 56，AMA 被用戶中斷
原因：AMA 手動中斷。
故障排查：重新運行 AMA 校準。
Alarm 57，AMA 內部故障
原因：內部故障。
故障排查：嘗試重新啟動 AMA。重復重啟可能會使電機過熱。
5.5.28 Alarm 58，AMA 內部故障
原因：內部故障。
故障排查：請與上海津信聯系。
Warning 59，Current Limit（電流極限）
原因：電流高于參數 4-18 Current Limit（電流極限）中的值。
故障排查：確保已正確設置參數 1-20 至 1-25 中的電機數據。
如果需要，增大電流極限。確保系統可以在更高極限下安全工作。
Alarm 60，外部互鎖
原因：外部互鎖已激活。
故障排查：要恢復正常運行，請對設置用于“外部互鎖”的端子施加 24 V DC，然后將變頻器復位（通過串行通訊、數字 I/O 或通過按 [Reset]（復位））。
Warning 66，散熱片溫度低
原因：該Warning基于 IGBT 模塊中的溫度傳感器。
如果散熱片的溫度測量值為 0 °C (32 °F)，這可能表明溫度傳感器存在問題，從而導致風扇速度增加到最大值。如果 IGBT和門驅動卡之間的傳感器線路斷開，將會導致該Warning。
故障排查：檢查 IGBT 熱傳感器。
Alarm 69，功率卡溫度
原因：功率卡上的溫度傳感器溫度過高或過低。
故障排查：
檢查環境工作溫度是否在極限范圍內。
檢查過濾器是否堵塞。
檢查風扇工作情況。
檢查功率卡。
Alarm 70，Illegal FC Configuration（FC 配置不合規）
原因：控制卡和功率卡不兼容。
故障排查：要檢查兼容性，請與 Danfoss 服務商上海津信聯系，并提供設備銘牌上的類型代碼和卡的部件號。
5.5.34 Alarm 79，功率部分的配置不合規
原因：內部故障。
故障排查：請與上海 津信聯系。
Alarm 80，變頻器初始化為默認值
原因：手動復位后，參數設置被初始化為默認設置。
故障排查：將設備復位可清除Alarm。
Warning/Alarm 92，無流量
原因：在系統中檢測到無流量情況。參數 22-23 No-Flow Function (無流量功能) 設置為Alarm。
故障排查：排查系統故障，在消除故障后，將變頻器復位。
Warning/Alarm 93，空泵
當變頻器高速工作時，系統中的無流量情況可能表明處于干泵狀態。參數 22-26 Dry Pump Function (干泵功能) 設置為Warning或Alarm。
故障排查：
排查系統故障。清除故障后，將變頻器復位。
Warning/Alarm 94，曲線結束
反饋低于給定值。這可能表明系統存在泄漏。參數 22-50 End of Curve Function (曲線結束功能) 設置為Warning或Alarm。
故障排查：
排查系統故障。清除故障后，將變頻器復位。
Warning/Alarm 95，皮帶斷裂
原因：轉矩低于為無負載設置的轉矩水平，表明存在斷裂的皮帶。請參見參數組 22-6* Broken Belt Detection (斷裂皮帶檢測)。
故障排查：排查系統故障。清除故障后，將變頻器復位。
Alarm 99，轉子堵轉
原因：轉子堵轉。對于 18-30 kW： 如果保護操作被觸發 10 次以上，則自動復位將轉換到需要手動操作才能清除Alarm。
故障排查：
確保轉子可以自由轉動。
檢查參數組 1-1* Motor Selection (電動機選擇) 中的設置。
檢查參數組 1-2* Motor Data (電動機數據) 中的設置。
Alarm 101，缺少流量/壓力信息
原因：無傳感器的泵列表缺失或錯誤。
故障排查：再次下載無傳感器的泵列表。
Alarm 126，電機在旋轉
原因：反電動勢電壓過高。
故障排查：請將 PM 電機的轉子停止。

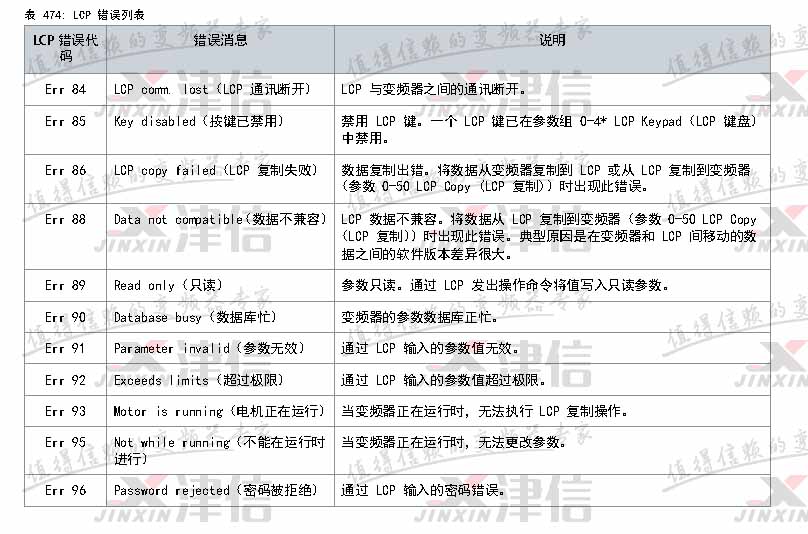

Err 84，Err 85，Err 86，Err 88，Err 89，Err 90，Err 91，Err 92，Err 93，Err 95，Err 96，錯誤代碼詳細信息如下：
?
